Schräg - Raffstoren

WAREMA Schräg-Raffstoren sind für fast alle asymmetrischen Fenster einsetzbar, welche in der modernen Architektur nicht mehr wegzudenken sind.

WAREMA Schräg-Raffstoren passen sich optisch unseren anderen Raffstoretypen an und es entsteht ein einheitliches Erscheinungsbild.

Seitenführung durch 6 mm Edelstahlstab oder mittels polyamidummantelter Edelstahldrahtlitze mit Spezial-Federabspannung für optimale Seilspannung.













STECKBRIEF
Neigung der Oberschiene 5°-45°
min. Breite (mm): 700-750
max. Breite (mm): 1820-2510
max. Höhe (mm): 3900
max. Behangfläche (m2): 7
Lamellenbreite: 80 mm Flachlamellen
Bedienung: Schalter
Typenbezeichnung: E 80 AF SR
 DETAILS / ZUSATZAUSSTATTUNG
21976_a_80AF_SR 22042_a_Vereisungsschutz_op 21973_a_freitragende_Ausfue
Lamelle E80 AF SR Komfortabschaltung Vereisung (optional) freitragende Ausführung (optional)

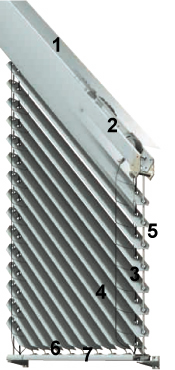

1 Blende
Gekantete Blenden in verschiedenen Farben und Formen, dem Winkel der Oberschiene angepasst.

2 Oberschiene
Oberschiene aus stranggepresstem Aluminium. Dadurch kein Rosten, Knicken oder Verdrehen möglich. Mit Elektroantrieb, Speziallager und  Aufnahmen für die Seitenführung.

3 Aufzugsband
Nur zwei Aufzugsbänder in witterungsbeständiger Ausführung pro Behang. Unauffällige 6mm breit, aber extrem reißfest.

4 Lamellen
80 mm breite, kantenlackierte Flachlamellen. Die Aufzugsbandund Führungsstanzungen sind mit Kunststoffösen ausgekleidet, um Abrieb und Verschleiß auf ein Minimum zu reduzieren. Verbindung Lamelle/Leiterband ittels Spezialstanzung für minimalen Lichteinfall.

5 Seitenführung
Seitenführung durch 6 mm Edelstahlstab, oder mittels polyamidummantelter Edelstahldrahtlitze mit Spezial-Federabspannung für optimale Seilspannung.

6 Lamellenführung
Lamellenführung in der Unterschiene mittels gleitgelagerten, volldrehbaren Spezialnippeln.

7 Unterschiene
Teleskopunterschiene schwenkt bei Lamellenwendung nicht mit, um ein
einheitliches Erscheinungsbild mit Standardraffstoren zu erhalten.
