Abdunkelungsraffstoren

Abdunkelungsraffstoren sind durch das spezielle Lamellendesign als Z-Lamelle besonders für das Abdunkeln von Räumen geeignet. Durch die Lamellengeometrie wird ein sehr guter Lamellenschluss erreicht und der UV-beständige Kunststoffkeder in der Lamellenvorderkante schließt auch den kleinsten Lichtspalt. Alle anderen, üblichen Funktionen unserer Außenraffstores bleiben aber dennoch auch mit unseren Abdunkelungsraffstoren erhalten.

Abdunkelungsraffstoren sind durch das spezielle Lamellendesign als Z-Lamelle besonders für das Abdunkeln von Räumen geeignet.
Durch die Lamellengeometrie wird ein sehr guter Lamellenschluss erreicht und der UV-beständige Kunststoffkeder in der Lamellenvorderkante schließt auch den kleinsten Lichtspalt.
Alle anderen, üblichen Funktionen unserer Außenraffstores bleiben aber dennoch auch mit unseren Abdunkelungsraffstoren erhalten.

STECKBRIEF
min. Breite (mm):	450-600
max. Breite (mm):	4500
max. Höhe (mm):	4300
Fläche (m2):	10-15
Lamellenbreite (mm):	72/92
Bedienung:	Kurbel oder Schalter
Typenbezeichnungen:	C/E 69/94 A6

DETAILS / ZUSATZAUSSTATTUNG

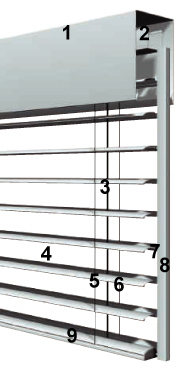

Typ 69 A6 Typ 94 A6 seitliche Abschottung (optional)

1 Blende
Gekantete Blende in vielen Formen und Farben.

2 Oberschiene
Oberschiene aus stranggepresstem Aluminium, kein gerollformtes Aluband oder verzinkte Stahlbänder: kein Rosten, Knicken oder Verdrehen.

3 Aufzugsband
Aufzugsband in witterungsbeständiger Ausführung. Nur unauffällige
6 mm breit, aber extrem reißfest.

4 Lamellen
Lamllen in Z-Form, mit Dichtungskeder, um eine optimale Abdunklung zu erreichen. Lamellenbreiten 92 oder 72 mm.

5 Lamellenaufhängung
Lamellenaufhängung durch Schlaufenkordeln unverschiebbar mittels Edelstahlklammern an den Lamellen befestigt.

6 Kunststoffösen
Sämtliche Stanzungen in den Lamellen sind mit Kunststoffösen zur Führung der Aufzugsbänder. Das vermindert den Abrieb am Aufzugsband.

7 Führungsnippel
Punktgeschweißte Führungsnippel aus glasfaserverstärktem Polyamid geben Stabilität und Elastizität.

8 Führungsschienen
25 mm tiefe Führungsschienen gewährleisten den einwandfreien Lauf der Lamellen auch bei Wärmebewegungen der Fassade und der Lamellen. In die Führungsschiene sind zur Geräuschdämmung schwarze Kunststoffkeder eingezogen.

9 Unterschiene
Die Unterschiene ist ebenfalls aus stranggepresstem Aluminiumprofil mit schwarzen Kunststoff-Endkappen und verschiebbarer Schienenführung, die ein Aushängen der Unterschiene verhindert. Kein Verklemmen!

Motor
Wartungsfreier Mittelmotor mit einstellbaren oberen und unteren Endschaltern, Schutzart IP 54. Die Kraft des Motors wird auf 2 Wellenabgänge übertragen und auch bei gekuppelten Anlagen gleichmäßig verteilt. Die Mittelmotoren ermöglichen den Einsatz sehr schmaler Behänge.
